Skadekurvan som dissar småbilar

Utvalda

Hur mycket måste din bils front tryckas ihop för att skydda dig mot inre skador i krock mot en bergvägg? Det visar diagrammet och formeln i en tidigare artikel.

Diagram: g-tal som funktion av sträckan vid stopp med konstant acceleration från olika hastigheter (30-50-70 km/h).

Matematiskt samband mellan g-tal och sträcka vid stopp med konstant acceleration från olika hastigheter. Från lucka 13 i Hjulkalendern 2014.

Matematiken är inte nådig mot dem som åker i små bilar. Oavsett hur skickliga konstruktörerna har varit, så kan en kort deformationszon inte vara lika skonsam som en lång. Dubbleras bromssträckan för kupén så kan de skadliga g-krafterna på de åkande halveras. Se formeln i artikeln Kort bil farligare än krocktest visar: Räkna själv!

Läs mer

Tvärnita med dubbdäck på asfalt?

Opeln som körde mot rött räddades av min tvärnit med Labb-Volvon. De fulldubbade däcken greppade utmärkt på is, det visste jag. Men att bromsa som sommardäck på våt asfalt skulle de väl inte klara?

Nödbromsning 0,7g med dubbdäck på asfalt

Maximal ABS-bromsning med dubbdäck på asfalt räddade den vita rödljuskörande Opeln från kollision. Från videoapp i Labb-Volvon. Medelretardation ca 0,7g.

Jodå, Opeln slapp påhälsning i kofferten. Och fartuppgifterna från videoappen i min smartphone tyder på att det blev en rejäl tvärnit.

Jag hörde ett kortvarigt raspljud från dubbarna på framhjulen innan ABS-datorn hade detekterat låsningstendensen och minskat hydraultrycket till bromsarna. Men för att få full bromsverkan även på bakhjulen tryckte jag ned pedalen ännu hårdare.

Enligt appens siffror på bilderna minskade farten från 70 till 26km/h på cirka två sekunder. Det motsvarar i genomsnitt nästan 0,7g i retardation. Läs mer

Föll 60 meter med bäst däck bak

Bättre grepp bak än på framhjulen bidrog till att tre tunga lastfordon gled av den hala vägen i Norge och voltade nedför en 60 meters brant. Min rekonstruktion visar faran med förenklade råd (bästa däcken bak) för komplexa dynamikproblem.

Ekipaget gled av vägen och föll 60 meter. Inbäddad video på YouTube från 2012.
Uppföljningar via Gunnar
och Johan Granlund .

Rubriken ovan och min rekonstruktion (kortfattat på engelska och mer mångordigt på svenska) pekar på att bäst däck bak kan ha bidragit till olyckan. Det är på tvärs emot uttalanden som jag ofta har tillskrivits. Läs mer

Ny antisladd+AWD mot feltänkt antispinn+FWD

På årets första snömodd försökte jag förgäves provocera min nya Labb-Volvo till sladd. Med Volvos antisladdsystem (ESC) och Haldex fyrhjulsdrift (AWD) blev det tvärtom mot när jag kraschade en testbil med framhjulsdrift och antispinn -92.

Väntan på fri väg för Labb-Volvons första sladdprovokation på snömodd 2014-12-13. I vindrutans ovankant (till höger om kamerakåpan för City-Safety och Driver Support) sitter tillfälligt en smartphone med app som registrerar g-tal och GPS-deriverad fart samtidigt som vägen filmas.

Väntan på fri väg för Labb-Volvons första sladdprovokation på spårig snömodd 2014-12-13. I vindrutans ovankant (till höger om kamerakåpan för City-Safety och Driver Support) sitter tillfälligt en smartphone med app som registrerar g-tal och GPS-deriverad fart samtidigt som vägen filmas.

Läs mer

Larmar innan jag backar på folk

När jag backar, varnar CTA*-radarn för korsande trafik. Det var oviktigt för mig vid beställningen i somras av Driver Supportpaketet. Men sedan har den larmat skarpt oväntat ofta, även för gående. Nu värderar jag den högt, också som livräddare.

Den svarta Labb-Volvon har hejdats i utbackningen av CTA-radarn, som kunde larma när den vita Passaten var på korsande kurs.

Högra CTA-radarn under baklyktorna har här kunnat varna den svarta Labb-Volvons utbackande förare på en tätt trafikerad P-plats. CTA (Cross Traffic Alert) ingår med BLIS (Blind Spot Information System) i Driver Supportpaketet för Volvo XC60 modellår 2015.

Läs mer

Reinfeldts bil farligt liten? Video och diagram i Hjulkalendern 13

Ska du välja bilmodell som skyddar dina medpassagerare? Då är nog Reinfeldts nya småbil ingen höjdare. Ju mer plåt som kan pressas ihop utanför kupén, när en bil frontalkrockar – desto mindre våld behöver de åkandes inre organ utsättas för.

I fredagens nätmedia uppgavs att Fredrik Reinfeldt och Pernilla Wahlgren har skaffat ny bil av likadan modell, Fiat 500C. ”Roligt och bra val” tycker en bilexpert enligt artikeltexten. Kanske det – så länge de inte blir påkörda eller krockar.

På bilder av Fiat 500C ser det ut som om frampartiets effektiva deformationszon (där fronten tar upp energi under konstant retardation av kupén) inte är mycket längre än några decimeter. Låt mig utgå från 30 centimeter.

Diagram: g-tal som funktion av sträckan vid stopp med konstant acceleration från olika hastigheter (30-50-70 km/h).

Matematiskt samband mellan g-tal och sträcka under hastighetsminskning med konstant acceleration från olika farter (30-50-70 km/h) till noll.

Då visar diagrammet härintill att en krock i 50 kilometer i timmen mot fast barriär innebär g-tal på över 30 för den som sitter fastspänd i kupén och inte får stoppsträckan förlängd av bilens eventuella säkerhetsfunktioner – via krockkuddar, bälten och stol. Hos en ung, frisk och stark person kanske skadliga whiplashrörelser inte uppstår i halskotpelaren, och aortas anslutning till de tyngre inre organen kanske håller. Men …

Betydligt större chans att klara sig oskadda skulle Reinfeldts och Wahlgrens sällskap ha i en större bil med deformationszoner på 50 à 60 centimeter. Då kan g-talet teoretiskt hållas under 20 vid en krock mot barriär eller mot mötande likadan bil i 50 km/h.

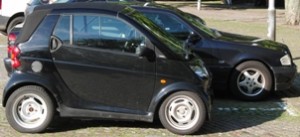

Oavsett antalet stjärnor i krocktesterna hos Euro-NCAP, så skyddar småbilar sämre mot inre skador. Den tekniska utvecklingen mellan 1950-talets Citroen och 2000-talets Smart ändrar inte på människans biomekanik. Halveras deformationszonens längd så dubbleras G-krafterna på de åkande vid ett tvärstopp.

Oavsett antalet stjärnor i krocktesterna hos Euro-NCAP, så skyddar småbilar sämre mot inre skador. Den tekniska utvecklingen mellan 1950-talets Citroen och 2000-talets Smart ändrar inte på människans biomekanik. Halveras deformationszonens längd så dubbleras g-krafterna på de åkande vid ett tvärstopp.

Dessutom gör skillnader i vikt och fysikens impulslag att exempelvis en större 1900 kilograms bil (som Labb-Volvon) stöter Fiatens 1100 kilogram bakåt. Om båda håller 50 före frontalkrocken, kommer hastighetsförändringen (delta-v) för Fiaten att bli över 60 km/h (64 vid central, helt oelastisk stöt) medan personerna i den större bilen kan komma undan med mindre än 40 km/h (37).

I en sådan krock bottnar troligen Fiatens deformationszon, så att g-talet för de åkande blir avsevärt större än de 40-50 som diagrammet visar. Därtill kommer risken för inträngande våld och yttre skador, när kupén kollapsar.

Här har nog förenklingarna i resultaten från krockprov trivialiserat det offentliga samtalet. Även om en bil behåller kupén intakt och testbilderna visar att medföljande krockdockor inte får yttre skador, så klarar inte människans inre organ så höga g-tal som exempelvis torde ha förekommit i krocktesten på videon härintill.

Mer om min utgångspunkt på DN Debatt för ett par decennier sedan:
Livsfarligt satsa på småbilar
Lite av fysiken och matten bakom:
Fronta i 50 mot tungt fordon är som bergvägg i 100 – Här finns formeln
Kort bil farligare än krocktest visar: Räkna själv!

_________
Klicka här
för att öppna alla luckor
i 2014 års adventskalender på bildrullen.se.

En app kunde ha förhindrat min värsta krasch – Hjulkalendern 11

Då var jag närmare döden än i någon annan av mina trettiotal bilkrascher. Dagens GPS-navigator kunde ha förhindrat olyckan för flera decennier sedan. Nu kan både säkerhet och trivsel ökas med IT-baserad och mänsklig kommunikation i trafiken.

Låt mig vänta till en senare lucka i Hjulkalendern med att fortsätta lyfta fram den nu lovande IT-utvecklingen för mänsklig kommunikation i trafiken.

Utgångspunkt får bli min krasch för flera decennier sedan:

Jag var på väg hem till Borlänge efter en bantävling med min Saab Sport på Ring Knutstorp i Skåne. Kanske var jag lite avtrubbad, även om tankningspausen i Norsholm hade gjort gott för körglädjen.

Skärmdump från navigatorappen Waze med min kraschplats då inga GPS-satelliter fanns.
Min färdväg (röd) innan GPS-satelliter fanns och kunde visa rätt väg (blå). Kameravinkel för fotot på kraschplatsen flera decennier senare. Skärmdump 2014 från navigatorappen Waze.

Skärmdumpen härintill är från min Android-telefon med navigeringsappen Waze aktiverad. Den röda övre linjen visar vilken väg jag körde då genom att svänga åt fel håll vid utfarten från bensinmacken i Norsholm. Hade jag haft en GPS-navigator skulle jag givetvis ha följt dess blå linje och hamnat på dåvarande E4 norrut mot Borlänge.

Med nuvarande vägnät beräknar Waze körtiden till drygt tre timmar. Men jag kastades ur Saaben efter bara några minuter. Några timmar senare tog jag tåget från Norrköping, dit bärgaren skjutsade mig med min sabbade Saab på flaket.

Nära döden i bil utan GPS-navigator
… visar fotot på kraschplatsen och berättar om hur jag klarade mig oskadd med bara ett litet skrubbsår i pannan.
Bilen blev skrot och taket trycktes in till förarstolens överkant. För mig gick det ändå bra tack vare (!) att jag var obältad i min skålade tävlingsstol.

Det här brukar jag tänka tillbaka på, när dagens IT-utveckling kritiseras som om den enbart skulle öka olycksrisken genom att distrahera föraren.
Då, vid Esso-utfarten i Norsholm, skulle jag gärna ha blivit distraherad från min felaktiga körning av en navigator som vägledde mig åt rätt håll 😉
